一、基本概念

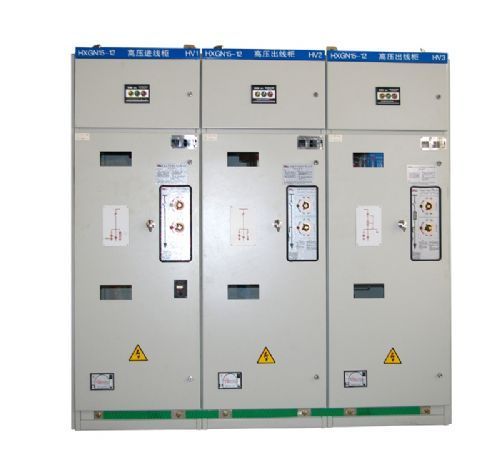

　　1.HXGN口环网柜，它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。
　　2.高压开关设备：主要用于发电、输电、配电和电能转换的高压开关以及和控制、测量、保护装置、电气联结（母线）、外壳、支持件等组成的总称。
　　3.开关柜防护要求中的“五防”：防止误分误合断路器、防止带电分合隔离开关、防止带电合接地开关、防止带接地分合断路器、防止误入带电间隔。
　　4.母排位置相序对应关系：

　　5.防护等级:外壳、隔板及其他部分防止人体接近带电部分和触及运动部件以及防止外部物体侵入内部设备的保护程度。
　　表1-2
　　IP3X        防止直径大于2.5mm的物体    1.防止直径大于2.5mm的固体进入壳内；
　　2.防止厚度(直径)大于2.5mm工具或金属线触及柜内带电部分或运动部件
　　IP4X        防止直径大于1mm的物体        1.防止直径大于1mm的固体进入壳内；
　　2.防止厚度(直径)大于1mm工具或金属线触及柜内带电部分或运动部件
　　IP5X        防   尘    1.能防止灰尘进入达到影响产品的程度；
　　2.完全防止触及柜内带电部分或运动部件
　　IP6X        尘   密    1.完全防止灰尘进入壳内；2.完全防止触及柜内带电部分或运动部件
　　二、开关柜的主要特点：
　　1.有一、二次方案,这是开关柜具体的功能标志,包括电能汇集、分配、计量和保护功能电气线路。一个开关柜有一个确定的主回路(一次回路)方案和一个辅助回路(二次回路)方案，当一个开关柜的主方案不能实现时可以用几个单元方案来组合而成。
　　2.开关柜具有一定的操作程序及机械或电气联锁机构，实践证明: 无“五防”功能或“五防功能不全”是造成电力事故的主要原因。
　　3.具有接地的金属外壳，其外壳有支承和防护作用.因此要求它应具有足够的机械强度和刚度，保证装置的稳固性,当柜内产生故障时,不会出现变形,折断等外部效应。同时也可以防止人体接近带电部分和触及运动部件，防止外界因素对内部设施的影响;以及防止设备受到意外的冲击。
　　4.具有抑制内部故障的功能， “内部故障”是指开关柜内部电弧短路引起的故障，一旦发生内部故障要求把电弧故障限制在隔室以内。
　　三、高压开关柜正常使用条件:
　　1.环境温度:周围空气温度不超过40℃(上限)，一般地区为-5 ℃(下限)，严寒地区可以为-15 ℃ 。环境温度过高,金属的导电率会减低,电阻增加,表面氧化作用加剧;另一方面, 过高的温度,也会使柜内的绝缘件的寿命大大缩短,绝缘强度下降.反之,环境温度过低,在绝缘件中会产生内应力,最终会导致绝缘件的破坏。
　　2.海拔高度:一般不超过1000米. 对于安装在海拔高于1000米处的设备,外绝缘的绝缘水平应将所要求的绝缘耐受电压乘以修正系数Ka[ka=1÷(1.1-H×10-4)]来决定。由于高海拔地区空气稀薄,电器的外绝缘易击穿,所以采用加强绝缘型电器，加大空气绝缘距离，或在开关柜内增加绝缘防护措施。
　　3.环境湿度:   日平均值不大于95%，月平均值不大于90%。
　　4.地震烈度: 不超过8度。
　　
