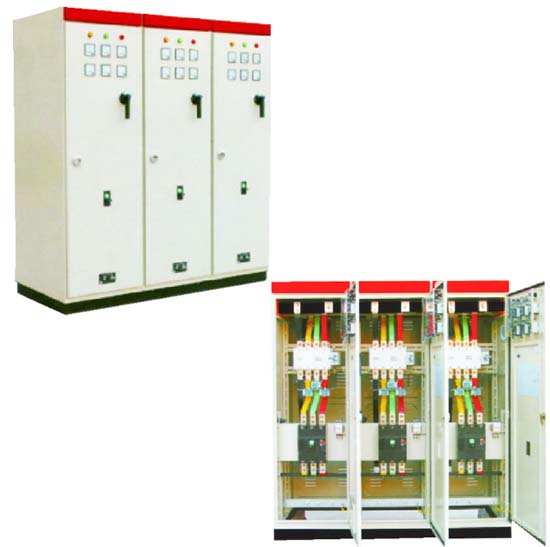

产品名称：XL-21型低压动力配电柜

浏览次数：530 次

<< 返回目录>>

产品说明：

概述

　XL-21型低压动力配电柜是我公司根据市场需要而设计开发的新产品，该产品是吸取了XL -20等型配电柜的优点而改进产品；因该产品具有结构新颖、外形美观、易安装、维护简单、双层门防护操作、安全可靠等特点而备受广大用户之认可；被广泛用于发电厂、工矿、石油、化工、冶金、纺织、高层建筑企业等，交流50-60Hz，额定工作电压380V及以下的配电输出系统中作为动力照明供电之用。型号含义：XL-动力配电柜，21-设计序号。符合标注：IEC439-1,GB7251.1-1997《低压成套开关设备和控制设备》标准。

结构简介

本产品是户内封闭式配电柜，柜体结构用钢板折弯成型组装焊接而成，其安装组件均按（E=200mm）模数孔设计，元器件安装更灵活；其下面为双扇左开门（或右开门），外层门装有电压表、电流表等测量仪表和操作电器、信号电器，内门露出ACB或MCCB断路器操作手柄，该设计不但操作非常安全，而且还提高了柜体的整体防护等级，柜内配有检修照明灯，方便维修；箱体左右侧及后侧均有散热孔，使箱内形成自然通风系统；如设计有刀开关侧操作手柄安装在柜右柱上部；柜上、下部都可拆卸的盖板，出线方便，柜内左右有侧有固定电缆之线马；配电柜安装方式为靠墙安装；用户可选择特殊功能如：安装母线室，强制性排风系统、不锈钢型、户外防雨性等。

XL-21柜主要技术参数
额定工作电压（V）	380（400）、660
辅助绝缘电压（V）	220、380（400）
水平母线额定工作电流（Ａ）	≤2000
母线额定短时耐受电流有效值（IS）/峰值（KA）	30/63
外壳防护等级	lp30
外形尺寸（宽深高，mm）	400-1000×600-1000×1400-2200
