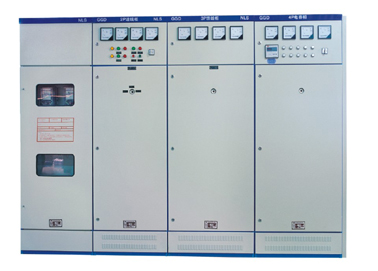

产品名称：GGD型低压开关柜

浏览次数：545 次

<< 返回目录>>

产品说明：

概述

　GGD型低压开关柜是由能源部组织设计和研制的固定面板式开关柜。型呈含义：G—交流低压配电柜，G—电器元件固定安装、固定接线，D—电力用柜、1、2、3—分别表示分断能力为15KA、30KA、50KA。本开关柜适用于交流50~60Hz、额定工作电压690V以下及额定工作电流至3150A的配电系统中作为动力照明及配电设备的电能转换、分配与控制之间，适用于发电场、变电所、工矿企业等电力用户。

结构简介

GGD型低压开关柜的柜体采用通用柜的形式，构架用8MF冷弯型钢局部焊接组装而成，通用柜的零部件按模块原理设计，并有20mm模数安装孔，通用系数高，可以使工厂实现预生产，大大缩短了生产周期，提高了工作效率。柜体上下端有不同数量的散热孔，形成一个自然通风道而达到良好散热目的；柜体造型设计采用黄金分割比的方法设计，使整柜美观大方，面目一新。装有电器元件的仪表门用多股软铜线与架构相连，整柜构成完整的接地保护电路；柜的进线方式有常用的上、下侧进线的方式，同时也设计了由柜顶左、中、右三个位置上进线及柜后进线方式，以满足各类工程设计对不同进线方式的需要。。

GGD柜主要技术参数
额定工作电压（V）	380
额定绝缘电压（V）	690
水平母线额定工作电流（A）	630～3150
母线额定短时耐受电流有效值（IS）/峰值（KA）	15～50/30～105
外壳防护等级	IP30、IP40
外型尺寸（宽x深x高，mm）
