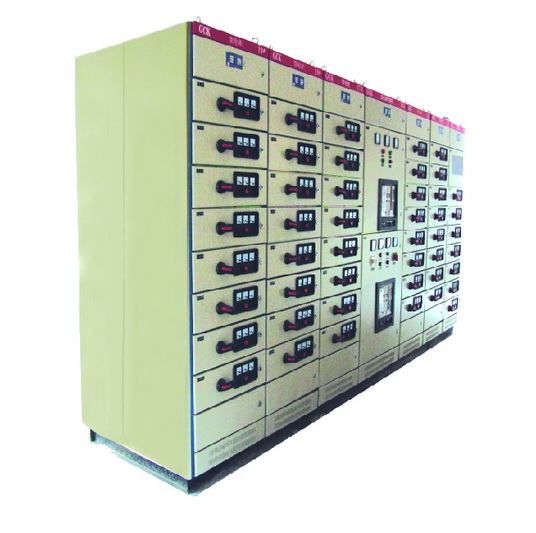

产品名称：GCS型低压抽出式开关

浏览次数：524 次

<< 返回目录>>

产品说明：

概述

　GCS型低压抽出式开关柜适用于交流50~60hz,额定工作电压660v及以下的电力系统，适用于发电厂，石油、化工、纺织、高层建筑等行业的配电系统和自动化程度的场所可设计与计算机接口。符合标准：IEC439-1、GB7251.1-1997《低压成套开关设备和控制设备》和JB/T9661-1999《低压抽出式成套开关设备》标准。

结构简介

GCS型低压开关柜的主框架为SMF型开口型钢，主框架装配形式分两种，全组装式结构；水平母线采用柜后平置式排列方式；电缆线室设计使电缆线进出十分方便，开关柜内零部件尺寸实行模数（模数单位E=20mm,三、按功能单元分1/2 8E、8E、6E、24E），相同功能单元的抽屉具有良好的互换性；每台MCC柜最多安装11个1单元抽屉或22个1/2单元的抽屉，抽屉面板具有明显的位置标志，抽屉单元设有机械联锁装置

GCS柜主要技术参数
额定工作电压（V）		380（400）、660
辅助绝缘电压（V）		220、380（400）
额定工作电压（A）	水平母线	630~4000
	垂直母线	1250
母线额定短时耐受电流有效值（IS）/峰值（KA）		50~80/105~176
外壳防护等级		IP30、IP40
外形尺寸（宽深高，mm）		400、600、800、1000600、800（1000）2200
