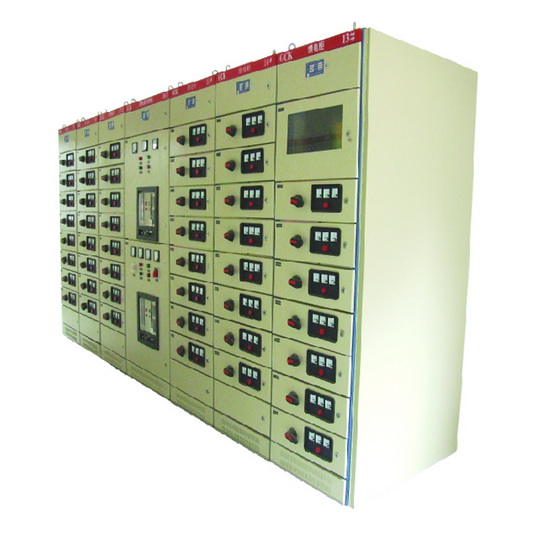

产品名称GCK(L)型低压抽出式开关柜



浏览次数:521 次



gdfh df fsdf

更多




<< 返回目录>>


产品说明

概述
 GCK(L)型低压抽出式开关柜式由GCK(电动机控制中心)和GCK(动力配电中心)组成。本低压开关柜适用于交流50-60hz、额定工作电压690v以下的电力系统,适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。符合标准:LEC439-1、GB7251.1-1997《低压成套开关设备和控制设备》和JS/T9661-1997《低压抽出式成套开关设备》标准。
结构简介
GCK(L)型低压开关柜的主要柜架为C型材结构;主构架为全组装式结构和部分焊接式结构;柜顶为水平母线室及出线仓;电缆线进出及结构十分方便;开关柜内零部件尺寸实行模数(模数单位E=25mm,功能单元分1/2、8E、16E、24E):相同功能单元的抽屉具有良好互换性;每台MCC柜最多能安装9个单元抽屉,或18个1/2单元的抽屉,抽屉面板具有明显的位置标志;所有功能单元可通过接口件与PC线板(可编程序控制器)或微处理机购连结,作为自动控制系统的执行单元。
GCK(L)柜主要技术参数
额定工作电压(V)
380
辅助绝缘电压(V)
690
额定工作电压(A)
水平母线
630~4000
垂直母线
外壳防护等级
50~80/105~176
外形尺寸(宽*深*高,mm)
IP30、IP40
