箱式变电站

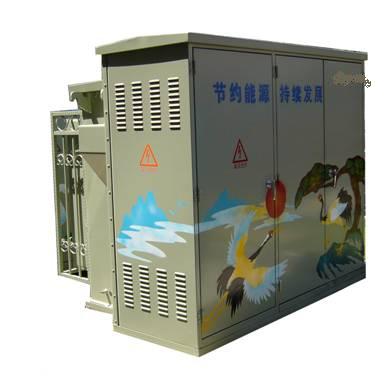

产品名称YB口-12/0.4系列箱式变电站(美式箱变压2)



浏览次数:489 次



gdfh df fsdf

更多




<< 返回目录>>


产品说明

本产品广泛用于城市电网改造、住宅小区等各类公共场所以及厂矿、宾馆、机场、铁路、码头、高速公路等户内外场所。
1.全绝缘、全密封、免少维护、可靠保证人身安全;
2.结构紧凑、体积仅为同容量欧变的1/3-1/5:高度仅为1.5,不挡视线;
3.采用分箱式结构,避免变压器油箱内油的污染;
4.肩压侧采用双熔丝全范围保护,大大降低成本;
5.即可用环网,也可用于终端,电缆头可在200A负荷电流时紧急插拔;
6.箱体采用蜂窝式双夹层复合板,隔温又有散热的功能,该技术属本公司最新开发的;
7.低压侧可加装欠压控制器,当系统内出现不正常电压时,可快速切除低压侧负荷;
8.高压侧油浸式负荷开关或SF6负荷开关,可电动升级,为实现配网自动化打下基础。

本产品符合下列标准:
GB/T17467—1998《高压低压预装式变电站》
DL/T537--93~6--35kvM式变电站订货技术条件》

正常使用条件:
1.海拔高度不超过1000m;
2.环境温度:—35~-+40~C;
3.相对湿度:日平均值不大于95%,月平均值不大于90%;
4.安装场所:无火灾、爆炸危险、化学腐蚀性气体及通风良好的场所,地面倾角不大于3°。


序号
项目
单位
技术参数
1
额定电压
kV
10/0.4(高压/低压)
2
最高工作电压
kV
12(高压侧)
3
额定频率
Hz
50
4
额定容量
KVA
100—600
5
1分钟工频耐压
kV
35
6
雷电冲击耐压
kV
75
7
冷却方式

油浸自冷
8
高压后备熔断器开断电流
kA
50
9
插入式熔断器开断电流
kA
2.5
10
环境温度
-35~+40
11
线圈允许温度
K
65
12
无载调压

±5%±2×2,5%
13
噪声等级
db
50
14
防护等级

IP43
