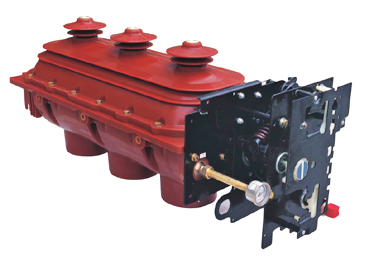

产品名称：FLN36-12型六氟化硫负荷开关

浏览次数：1136 次

产品说明：

一.概述
    FLN36-12型六氟化硫负荷开关是我公司引进国际最新技术，并根据我国电力系统的有关标准自行开发研制的中压开关设备，其各项性能指标完全符合IEC及国家标准，是高压开关柜，环网柜，箱式变电站，配电开闭所极为理想的主要组成元件。
    FLN36-12型六氟化硫负荷开关是集负荷开关，接地开关，隔离开关于一体的多功能中压开关设备，在一个全密封的，具有加强结构的环氧树脂外壳内，充以0.045Mpa的SF6气体，用最少的元件实现以上三种功能，因而保证了产品的质量及可靠性，具有极佳的绝缘和开断能力，正常条件下可保证设备安全运行20年。
    由独立于开关的手动或电动操作机构进行主回路，接地回路的分合和开断，开关的分合速度由弹簧决定，与手动速度无关，在加装自动化仪表后可实现遥测，遥感和遥控。

二.使用环境条件
a) 海拔不超过1000m；
b) 周围空气温度：上限+40，下限-25ºC；
c) 相对湿度：日平均值不大于95%，月平均值不大于90%；
d) 周围空气不受腐蚀性气体或可燃气体,水蒸汽等明显污染；
e) 无经常性的剧烈振动。

三.主要技术参数

额定电压	12KV	额定电流 630A	630A
额定频率	50HZ	额定有功负载开断电流	630A
零表压下的额定有功负载开断电流	630A	5%额定有功负载开断电流	630A
额定闭环开断电流	630A	额定转移电流	630A
额定电缆充电电流	630A	额定短路开断电流	630A
额定短路关合电流	630A	主回路额定短时耐受电流持续时间	630A
额定峰值耐受电流	630A	1分钟工频耐受电压（相间，对地）	42KV
雷电冲击耐受电压（相间，对地）	75KV	1分钟工频耐受电压（断口）	42KV
雷电冲击耐受电压（断口）	85KV	额定SF6气体压力（20ºC）	0.045Mpa
机械寿命	2000次	回路电阻	≤80µΩ

四.结构特点
1）.安装方便
FLN36-12型SF6负荷开关和组合电器制作成独特单元式（柜体的上半部分）、采用堆搭式安装，大大降低柜体的制作难度。可提供配套柜体成套图纸。
2）.三工位开关，有合闸、分闸、接地三个位置。
3）.端面有观察窗，可观察主触头和接地触头状态。
4）.直动压气式灭弧方式。
5）.密封壳内充有SF6气体，作为绝缘和灭弧介质。
6）.开关有充气嘴、和安全泄压阀，并可选择带有SF6气体气压表。
7）.可选择手动和电动操作。
8）.抗恶劣环境，通过凝露和污秽型式试验。
9）.可选装分励线圈或过流脱扣器（可同时选用）。
10）.可选装辅助开关，1开1闭——4开4闭。
11）.可选装柜间联锁。
12）.可选装操作面板上可插拔的带电显示装置。
13）.符合GB3804、GB16926国家

五.操作机构
1.开关的切换是通过操作机构来实现的,机构弹簧预先储能,操作中(手动或电动)机构通过死点后弹簧释放能量,带动开关动作,使触头闭合或断开。因此开关的分合速度由操作机本身的特性决定，与操作者的操作快慢无关。
2.根据是否带熔断器可分别选用K型操作机构或A型操作机构

六.定货须知
用户应向本厂提供以下资料：
a)产品名称、型号、一次方案图、数量；
b)柜内主要电器元件的型号、规格、名称、数量；
c)柜体的平面布置图、排列图；
d)主母线的规格、材质，分支母线的规格、材质，或参考制造标准；
e) 柜体颜色有特殊要求的同厂方协商（一般按通常喷塑颜色提供）；
f) 要求加装气压表、电动操作、加装分励、过流线圈脱扣、加装防凝装置、加装辅助触点、柜间联锁等可选元件定货时要与制造厂提出（否则一般按常规提供）。
