概述：

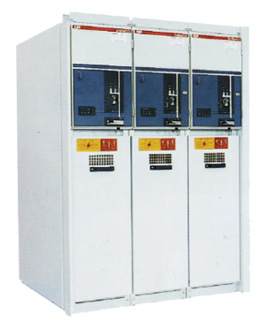

　　XGN15-12(L)型金属封闭环网开关设备（简称六氟化硫环网柜）是新一代的以六氟化硫负荷开关为主开关的环网柜，该柜采用空气绝缘，结构紧凑简单、操作灵活、安装方便，具有多重联锁功能。配上电动机构、PT、CT、UPS、RTU等可广泛的用于配电网络自动化系统中。加上现代传感技术和最新保护继电器，以其先进的技术性能和轻便灵活的组装方案完全可以满足市场不断变化的需求。
　　该柜主开关采用国产的FLN36-12D/T630-20或FLN48-12D/T630-20型六氟化硫负荷开关以及ABB公司的SFG型六氟化硫负荷开关或施耐德公司的 SC6型负荷开关。根据所配元件的不同可分为XGN15-12（F）型和XGN15 -12（F、R）型两种。XGN15-12（F）型柜配装负荷开关，一般用作进线，XGN15-12（F、R）型柜配装负荷开关和限流熔断器组合，由负荷开关承担开断关合负荷电流，而由限流熔断器承担开断较大的过载电流和短路电流，一般用作出线。
　　操作方式有手动、电动两种。
　　柜体采用进口敷铝锌板经数控机床加工成模块化结构，防护等级达到 IP3X，并具有可靠的机械联锁和防误操作功能。
主要用途及使用范围：
　　该柜适用于交流 50HZ、12KV 的电力系统，广泛应用于工业及民用电缆环网及用电终端，作为电能的接受和分配之用。
　　适用于城市居民区配电，小型二次配电站、小型开闭所、工矿企业、商场、机场、地铁、发电机、医院、体育场、铁路、隧道等。
使用环境条件：
海拔高度：≤2000m；
周围环境温度：-40℃～ +40℃；
周围相对湿度：日平均值≤95%，月平均值≤90%；
周围空气没有明显的尘埃、烟、腐蚀性或可燃性气体、水蒸气或盐的污染；无经常性的剧烈震动。
注：当使用环境条件超过本条件时，请与制造厂家协商。
遥控与监控单元：

　　本单元可以提供有效的保护、遥控和监测系统；提供即插即用式的配网自动化RTU 工厂解决方案。无需外接控制箱，所有电子元件，电池和调制解调器都安装在开关的标准面板后面的一个独立的盒体内。

技术参数：

柜体外型安装尺寸：
